CONTRÔLE DU POINT DE PUISAGE
CONTRÔLE DE LA PRODUCTION D'EAU CHAUDE pour INSTALLATIONS SOLAIRES
avec de très hautes températures continues

Point de puisage – sans que l’aspect esthétique soit nécessaire.
Production d’eau chaude : ballons ou chaudières (domestique ou petit collectif)
débit de 5 à 63 L/min :

MMV-S (MMV-SOLAR)

DESTINATION
Mitigeur thermostatique utilisé dans les systèmes solaires de production d’eau chaude sanitaire.
Dans ces systèmes, la température de l’eau dans le ballon de stockage peut varier considérablement, en fonction de la saison et du niveau d’ensoleillement et ainsi atteindre de très hautes températures pendant de longues périodes.
Tout spécialement en été, et s’il y a de faibles consommations d’eau, l’eau chaude à la sortie du ballon de stockage peut atteindre des températures avoisinant 95°C avant que la soupape de sécurité ou la soupape pression et température ne se déclenche.
À ces températures, l’eau chaude ne peut pas être utilisée directement à cause des risques de brûlure.

APPLICATIONS
Destinés spécialement aux applications sanitaires des productions solaires avec de très hautes températures continues.
Revêtement intérieur PTFE pour prévenir le dépôt de calcaire.
Construction compacte et simplifiée, assurant fiabilité, longévité et sécurité.

AVANTAGES
• MMV-S a été spécialement conçu pour des systèmes nécessitant des débits importants et fonctionne sans interruption à des températures élevées d’eau chaude du ballon solaire.
• Élément à technologie cire pour températures jusqu’à 110°C.
• Excellente stabilité de la température.
• Sécurité anti-brûlure immédiate en cas d’interruption de l’eau froide ou de l’eau chaude (conforme aux normes EN1111 et EN 1287).
• Revêtement intérieur pour prévenir le dépôt de calcaire.
• Bouton blocable évitant à l’utilisateur final de dérégler la température.
• Bouton de commande avec échelle graduée (5 positions de réglage Min. à Max.).
• Construction robuste et simple, assurant fiabilité, longévité et sécurité.



Caractéristiques techniques
• Pression statique maximum : 10 bar.
• Pression de service : 0,2 à 5 bar.
• Alimentation en eau chaude : 52 - 110°C.
• Alimentation en eau froide : 5 - 25°C.
• Prévoir la pose de clapets anti-retour aux arrivées d’eau chaude et froide.
• La différence de température entre l'eau chaude et l'eau mitigée doit être de 10°C (minimum 5°C).
• Réglage usine de la température eau mitigée : 50°C.
• Plage de réglage de 30 à 65°C.
• Température : précise à +/-2°C de la température choisie (avec pression dynamique équilibrée).
• Débit à 3 bar : 63 L/min.
• Débit mini. : 5 L/min.

SÉCURITÉ ANTI-BRÛLURE
Sécurité intégrée immédiate en cas d'interruption de l'eau froide ou de l'eau chaude (coupure du mitigeur avec débit résiduel) conforme aux Normes EN1111 et EN1287 (BS1415 Pt2 - TMV2).

KIT SOLAIRE

DESTINATION

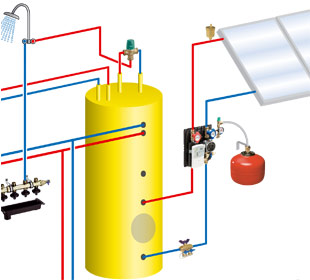

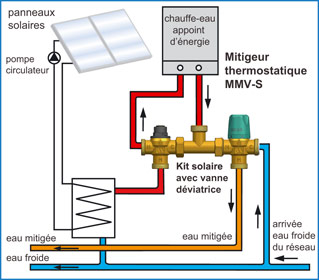

Kit solaire pour connexion d’une installation solaire disposant d’une énergie d’appoint.
Permet à l’utilisateur de disposer d’une eau mitigée à une température constante,
pour installation utilisant l’énergie solaire et une autre source d’énergie (chaudière...).
Totalement autonome pas de branchement ni de consommation électrique.
Utilisable sur panneaux solaires à circulation naturelle comme sur les installations solaires
avec circulateur et réservoir de stockage.

APPLICATIONS
Si l'eau provenant de l’énergie solaire est trop chaude (au-dessus de 45°C), elle est automatiquement mélangée à l’eau froide pour garantir la distribution d’une eau mitigée à la température désirée et pour écarter tous risques de brûlure.
Dès que la température de l’eau produite par l’installation solaire est trop basse
(sous 45°C), elle est dirigée vers l’énergie d’appoint (chaudière...) pour être réchauffée à la température désirée pour une utilisation en eau chaude sanitaire domestique.

AVANTAGES
• Totalement autonome : économie d’énergie.
• Pas de câble ni de branchement électrique : économie de temps.
• Installation facile sur installation neuve ou existante.
• Kit solaire permettant de distribuer une eau mitigée sur
une installation solaire disposant d’une énergie d’appoint.

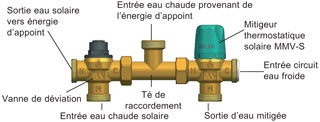

• Kit complet avec le mitigeur thermostatique solaire MMV-S, té de raccordement et vanne déviatrice.
• Kit rapide et facile à installer.



Caractéristiques techniques
Fluide : eau potable.
Température d’ouverture de la vanne de déviation : 45°C (réglage usine).
Plage de température d’utilisation : 30 à 65°C. Plages de pression et température de service :
• Pression statique maximum : 10 bar.
• Pression sous débit, eau chaude et eau froide : 0,2 à 5 bar.
• Plage de température eau chaude : 52* à 110°C.
• Plage de température eau froide : 5 à 20°C.
* la différence de température entre l’eau chaude et l’eau mitigée doit être de 10°C minimum.
